　　请用户在使用电源前认真阅读如下事项。不正确的应用可能会导致负载无法正常运转，严重时可能会导致电源损坏、人身伤害或火灾。


·安全警告

　　① 在使用AC/DC或高压输入、输出DC/DC等具备高电压的KAIYUN （中国）官方网站 - 世界杯体育筑梦 时应注意使用安全，切勿带电操作。
 　　② 用户在布板、安装携带危险电压的KAIYUN （中国）官方网站 - 世界杯体育筑梦 时，绝缘与接地须符合GB4943-2001的相关规定。
 　　③ 无专业人员指导时，即使电源已停止工作也不要尝试触摸或打开电源外壳，以免烫伤或电击。


·电气接线

　　① 用户安装和使用电源前须经专业设计人员进行电源应用设计，应按照KAIYUN （中国）官方网站 - 世界杯体育筑梦 说明书或推荐电路要求正确连接电源输入、输出线和控制信号线。
 　　② 电源的输入正端需要安装保险丝，其额定电流应大于电源最大输入电流的2倍。针对直流输入电源，可根据应用需求选择保护二极管，防止输入反接和瞬态过压。
 　　③ 电源引出线（尤其是输出功率线）应尽可能粗/短，连接器与引出线间接触电阻应尽可能小。


·散热设计

　　由于电源工作时有热损耗，用户在进行系统设计时应同步考虑电源的散热设计。

　　① 散热设计需保证电源在最高环境温度下的工作壳温不超过指标书约定的最高工作壳温。用户可通过贴KAIYUN （中国）官方网站 - 世界杯体育筑梦箱壁、加散热器、强制风冷等辅助措施降低电源壳温。
 　　② 一般认为，电源工作时的壳温每降低10°C，其可靠性增加一倍。所以，在不影响系统总体布局的前提下，充裕的辅助散热措施有益于降低电源的工作壳温，提高KAIYUN （中国）官方网站 - 世界杯体育筑梦 的可靠性。
 　　③ 电源在空间上应尽量远离系统中的热敏感器件。


·干扰及滤波

　　① 我公司的大功率电源KAIYUN （中国）官方网站 - 世界杯体育筑梦 在内部已集成了输入、输出滤波电路，一般情况下用户可直接使用。
 　　② 由于用户在使用电源时，不仔细的电源布线或不可避免的长距离走线都可能会放大电源线上的干扰，也可能会引入外界干扰。为保证提供到负载板侧的电源有较小的纹波噪声电压，用户需根据负载用电需求在板间接口或芯片供电管脚附近增加适当的滤波电路或去耦电容。
 　　③ 将数字地和模拟地、控制信号地和功率地分开互连，在电源输出处一点（星状）接地。


·电磁兼容

　　考虑到用户整机系统的电磁兼容，建议客户在以下几个方面给予关注：

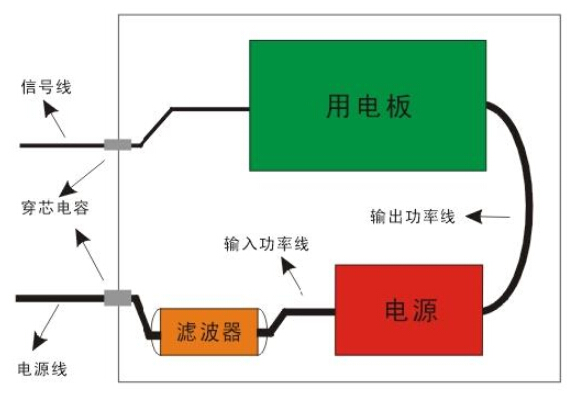

　　① 为了得到优异的传导、辐射干扰特性，建议用户为KAIYUN （中国）官方网站 - 世界杯体育筑梦配置电源线滤波器。如下图，其安装位置应尽量靠近电源线入口处，输入输出线应相互拉开距离且尽可能短，切忌并行或交叉走线。确保滤波器外壳与KAIYUN （中国）官方网站 - 世界杯体育筑梦机箱良好电接触，并可靠连接地线。
 　　② 电源输入侧连接线与输出侧连接线应分开配置，并保证一定间距。系统的功率线、信号线、控制线在KAIYUN （中国）官方网站 - 世界杯体育筑梦内部应尽可能分开走线，最好不要为方便生产而捆扎在一起，避免互相之间的噪声干扰。若条件允许，可以使用屏蔽导线。
 　　③ 若用户对KAIYUN （中国）官方网站 - 世界杯体育筑梦有辐射要求，应考虑使用电磁屏蔽电源，同时在KAIYUN （中国）官方网站 - 世界杯体育筑梦接口处使用穿芯电容。


·技术支持

　　若用户在进行电源应用设计时遇到疑问或困难，可随时向我公司技术支持部寻求帮助。

·故障

　　若KAIYUN （中国）官方网站 - 世界杯体育筑梦 出现故障或失效，请尽快与我公司销售人员或技术支持人员联系，并说明故障现象。请勿自行对　KAIYUN （中国）官方网站 - 世界杯体育筑梦 进行拆卸，否则可能会影响到我公司对该KAIYUN （中国）官方网站 - 世界杯体育筑梦 的故障分析。
